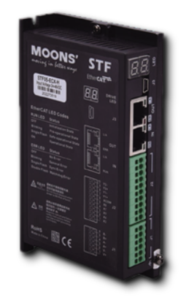

 STF系列直插式驱动器 输入电压（额定）：STF05:24-48VDC STF10:24-70VDC 特点： ※ 基于100BASE-TX以太网传输标准，通讯波特率100Mbps，全双工 ※ 支持CoE(CANopen over EtherCAT)
※ 支持VoE(Vendor specifi c profi le over EtherCAT)总线下载固件
※ 支持Profi le Position, Profi le Velocity， Cyclic Synchronous Position和 Homing模式以及鸣志特有的Q编程模式 ※ 双口RJ45连接器用于EtherCAT通讯
※ USB mini端口用于驱动器参数配置
※ STF05最大输出电流5A/相(正弦峰值)
※ STF10最大输出电流10A/相(正弦峰值) 输入和输出： ※ 5路光电隔离的数字信号输入，高电平可直接接收5～ 24V直流电平 2路光电隔离的数字信号输出，最大耐受电压30V，最大灌入或拉出电流100 mA

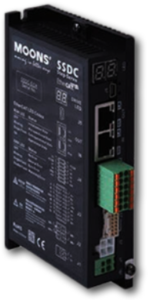

SSDC系列直插式驱动器 输入电压（额定）：24-70VDC 特点： ※ 基于100BASE-TX以太网传输标准，通讯波特率100Mbps，全双工 ※ 支持CoE(CANopen over EtherCAT) ※ 支持VoE(Vendor specifi c profi le over EtherCAT)总线下载固件 ※ 支持Profi le Position, Profi le Velocity， Cyclic Synchronous Position和 Homing模式以及鸣志特有的Q编程模式 ※ 双口RJ45连接器用于EtherCAT通讯 ※ USB mini端口用于驱动器参数配置 ※ SSDC06-ECX-J输出电流:连续电流6A/相(正弦峰值)，瞬时电流7.5A ※ SSDC10-ECX-J输出电流:连续电流10A/相(正弦峰值)，瞬时电流12A 编码器选项：20000脉冲/圈(AM17/23/24/34SS电机) 4096脉冲/圈(AM11/17/23/24/34RS电机) 输入和输出： ※ 5路光电隔离的数字信号输入，高电平可直接接收5～ 24V直流电平 ※ 2路光电隔离的数字信号输出，最大耐受电压30V，最大灌入或拉出电流100 mA ※ 1路模拟量输入，输入分辨率12-bit，软件可配置成0-5V，0-10V，±5V或者±10V ※ 1路+5V输出，4.8-5V，最大100mA

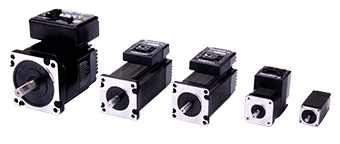

输入电压（额定）：STF05:24-48VDC STF10:24-70VDC 辅助电源输入电压（额定）：12-48VDC（仅TSM34系列） 编码器选项：增量式编码器20000脉/圈 （除TSM11\TSM11编码器4096脉冲/圈） 智能特点： ※ 自动负载惯量检测 ※ 新增多种回原点模式和支持软件限位功能 控制方式： ※ 脉冲控制 ※ 模拟量控制 ※ 现场总线控制，集成Daisy Chain接口 ※ 程序驻留 输入和输出： ※ P型-4个数字输入，3个数字输出，编码器输出 ※ S/Q/C/IP型-8个数字输入，4个数字输出，1个模拟输入 通讯模式： TSM系列-集成式步进伺服 RS系列-分体式步进伺服 安装尺寸：28mm，42mm，56mm，60mm，86mm
输入电压（额定）：24-70VDC 编码器选项：磁性编码器4096脉冲/圈 智能特点： ※ 自动负载惯量检测 ※ 新增多种回原点模式和支持软件限位功能 控制方式： ※ 脉冲控制 ※ SCL指令控制 ※ 程序驻留 输入和输出： ※ P型-4个数字输入，3个数字输出，编码器输出 ※ S/Q型-4个数字输入，3个数字输出

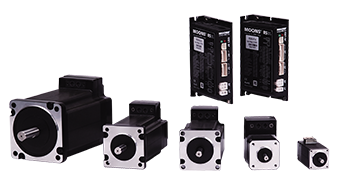

SSDC系列-分体式步进伺服 安装尺寸：28mm，42mm，56mm，60mm，86mm

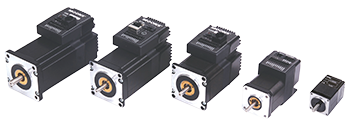

输入电压（额定）：SSDC03:12-48VDC，SSDC06/10:24-70VDC 编码器选项：AM17/23/24/34SS-N电机：增量式编码器20000脉冲/圈 AM11/17/23/24/34RS电机：增量式编码器4096脉冲/圈智能特点： ※ 自动负载惯量检测 ※ 新增多种回原点模式和支持软件限位功能 控制方式： ※ 脉冲控制 ※ 模拟量控制 ※ 现场总线控制RS-485和CANopen集成Daisy Chain接口 ※ 程序驻留 ※ 多种现场总线控制，Daisy Chain接口 输入和输出： ※ 8个数字输入，4个数字输出，2个模拟输入，编码器输出（第二编码器输入） 通讯模式： STM系列-控制器型集成式步进电机 电机尺寸：28mm，42mm，56mm，60mm
输入电压（额定）：TSM11-12-24VDC TSM17-12-48VDC TSM23/24-12-70VDC 编码器选项：增量式编码器4000脉/圈 ※ 堵转检测 ※ 失步补偿 细分设定：软件设置，最高51200 sleps/rev 控制方式： ※ 脉冲控制 ※ 模拟量控制 ※ 现场总线控制 ※ 程序驻留 输入和输出： ※ STM11型-4个数字输入，2个数字输出，编码器输出 ※ S/Q/C/IP型-8个数字输入，4个数字输出，1个模拟输入 通讯模式：

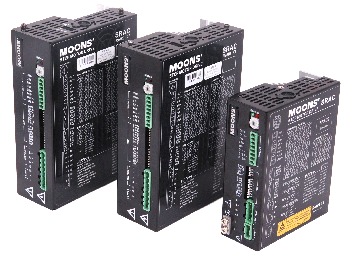

SRAC系列-交流输入步进驱动 输入电压（额定）：AC120V/240VDC
驱动器输出电流：最高8Amp(峰值)
细分设定：开关设置，最高25600 steps/rev
控制方式：
※ 脉冲控制
输入和输出：
※ 3个数字输入，1个数字输出
支持电机安装尺寸：56mm，60mm，86mm

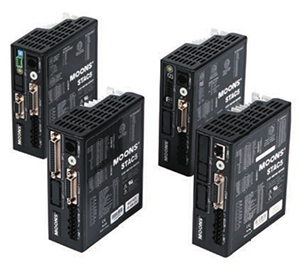

STAC系列-交流输入控制器型步进驱动 输入电压（额定）：AC120V/240VDC
驱动器输出电流：最高2.5Amp(峰值) 编码器选项：增量型 ※ 堵转检测 ※ 失步补偿
细分设定：软件设置，最高51200 steps/rev
控制方式：
※ 脉冲控制 ※ 模拟控制 ※ 现场总线控制 ※ 程序驻留
输入和输出：
※ A/C/Q-R型：4位数字输入，2位数字输出，1位模拟输入 ※ Q-A/IP行：12位数字输入，6位数字输出，1位模拟输入支持电机安装尺寸：56mm，60mm，86mm
通讯模式：

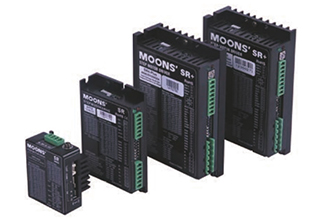

SR系列-直流输入步进驱动 输入电压（额定）：DC24V/48V
驱动器输出电流：最高7.8Amp(峰值)
细分设定：开关设置，最高51200 steps/rev
控制方式：
※ 脉冲控制
输入和输出：
※ 3个数字输入，1个数字输出
支持电机安装尺寸：28mm，35mm，42mm，56mm，60mm，86mm

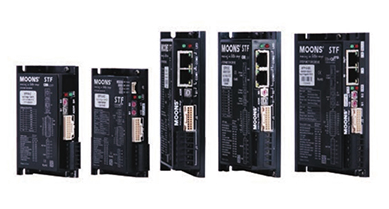

STF系列-智能型总线控制步进驱动
输入电压（额定）：DC12V/24V/48V 驱动器输出电流：最高10Amp(峰值)
细分设定：开关设置，最高51200 steps/rev
控制方式：
※ 现场总线控制 ※ 程序驻留
输入和输出：
※ 8个数字输入，4个数字输出

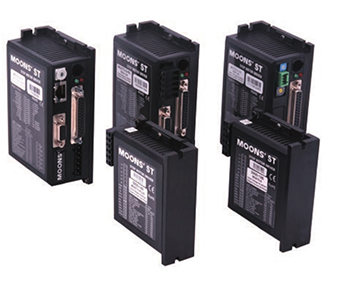

支持电机安装尺寸：22mm，28mm，35mm，42mm，56mm，60mm，86mm 通讯模式： ST系列-直流输入控制器型步进驱动 输入电压（额定）：DC24V/48V
驱动器输出电流：最高10Amp(峰值) 编码器选项：增量型 ※ 堵转检测 ※ 失步补偿
细分设定：软件设置，最高51200 steps/rev
控制方式：
※ 脉冲控制 ※ 模拟控制 ※ 现场总线控制 ※ 程序驻留
输入和输出：
※ S型-3位数字输入，1位数字输出，1位模拟输入 ※ Q-C/IP型：8位数字输入，4位数字输出，2位模拟输入 支持电机安装尺寸：28mm，35mm，56mm，60mm，86mm
通讯模式：

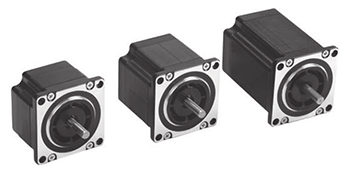

两相步进电机 相数：2
步距角精度：±5%
轴向负载：40N(9Lbs.)推力
130N(30Lbs.)拉力
径向负载：70N(15.5Lbs.)作用点在扁丝中点
IP等级：40
运行环境温度：-20℃to + 50℃
绝缘等级：B，130℃

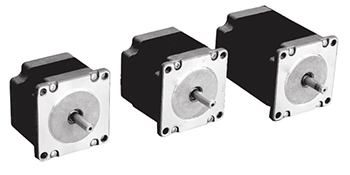

绝缘电阻：100MegOhms UL步进电机 相数：2
步距角精度：±5%
轴向负载：40N(9Lbs.)推力
130N(30Lbs.)拉力
径向负载：70N(15.5Lbs.)作用点在扁丝中点
IP等级：40
运行环境温度：-20℃to + 50℃
绝缘等级：B，130℃
绝缘电阻：100MegOhms
|
